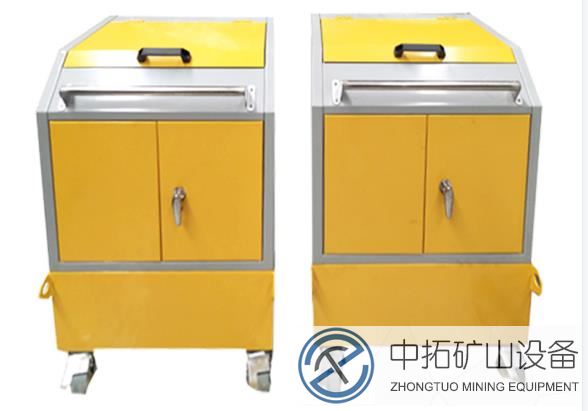

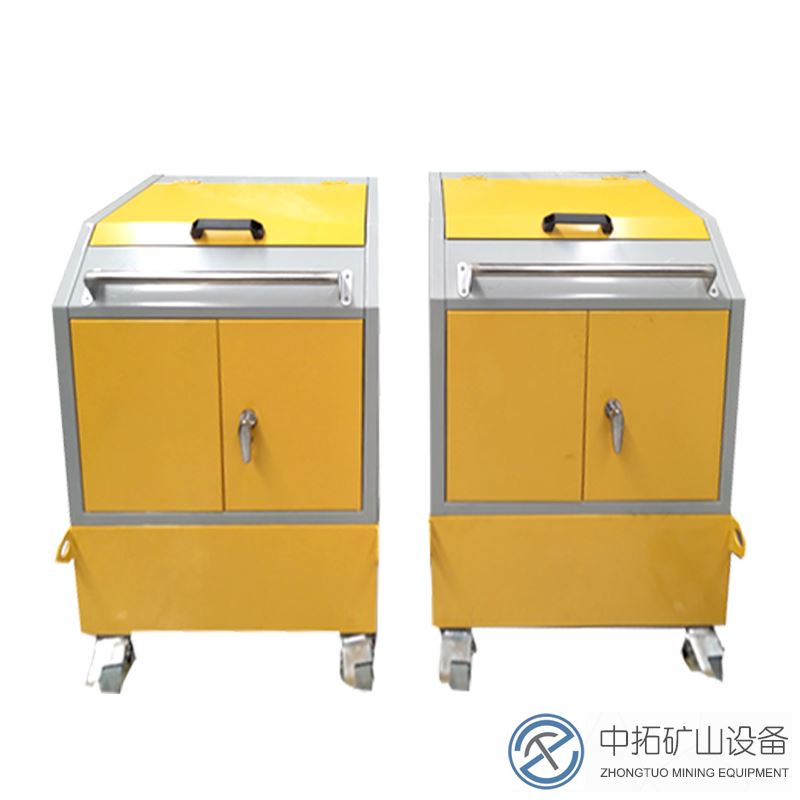

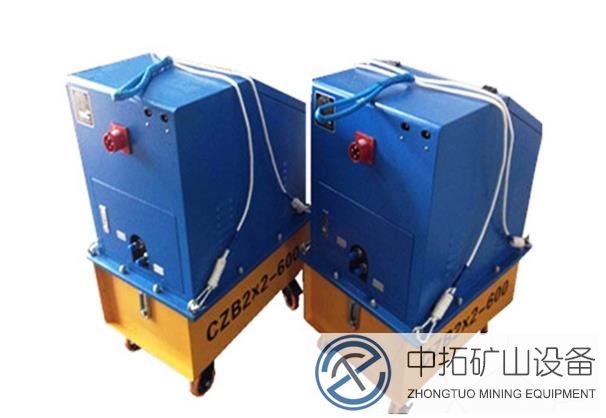

預應力數控智能張拉設備
一、智能張拉設備的優勢
1.一機控雙頂
一臺智能張拉設備主機或從機較大可控制兩個千斤頂,雙束四缸張拉時,只需主從兩臺機器, 降低成本、操作簡單、使用方便。
2.高壓油泵通過高壓比例閥控制張拉力,張拉平順穩定,精度相應提高縮小誤差比例。相對于開關方式或大小流量控制同步張拉的機型,使用比例閥控制張拉,速率更均勻,控制更準確、操作更簡單。
3.采用工業電腦專用邏輯編程控制,核心控制器采用專用為橋梁張拉而編程設計的邏輯控制器,運算速率快、穩定性高,維護方便。
4.采用工業觸摸屏或筆記本電腦無線控制,屏幕顯示清晰各工作運行狀態一目了然,運行穩定可靠故障率低。
二、智能張拉設備主要參數及主要配置:
1:控制模塊(1控2)
2:現場監控電腦(聯想昭陽E46A370筆記本電腦)
3數據傳輸模塊(主泵與副泵200M范圍,主泵與現場監控電腦2KM以內)
三、智能張拉設備的主要技術參數
張拉系統 液壓系統 張拉千斤頂 無線通訊
測力系統精度:0.25%FS 電機功率:3(KW) 公稱拉力:270-5000KN工作頻率:420MHz
兩前端控制器同步時間精度:10ms 壓力范圍:0~50MPa 單次張拉量程:200m 發射功率:26dbm(0.8w)
雙頂對了不平衡:≤5KN 流量:3Lmin 位移線性度:0.05% 傳輸距離:0.8km
控制系統工作電壓:220V±10% 工作電壓:380V±10% 行程偏差:±2mm 位移測量精度:<0.25%分辨率0.1mm
工作溫度:-20~55℃
四、智能張拉設備產品用途
本公司生產的預應力張拉設備用途非常廣泛,主要應運到道路橋梁、隧道、 水電大壩、水利渡槽、護坡錨固、斜拉、樓房、鋼構件等水泥構件的各種先張法或者后張法預應力張拉。
五、智能張拉設備選用與要求
1.張拉千斤頂額定噸位宜為張拉力的1.5倍,且不得小于1.2倍。使用前必須進行校正,校正系數不得大于1.05.校正有效期為一個月且不超過200次張拉作業。張拉千斤頂?shù)男谐虘?yīng)滿足張拉工藝的要求;
2、壓力表應為防振型,zui da讀數應為張拉力對應壓力值的1.5~2.0倍。jing度不應低于1.0級。首次使用前必須經計量部門檢定。使用時必須定期檢定。檢定有效期為一周。當使用0.4級時,檢定有效期可為一個月;
3、油泵的額定壓力應為張拉力對應壓力值的1.4倍。油箱容量宜為張拉千斤頂總輸油量的1.5倍;
4、張拉千斤頂、壓力表和油泵等應配套校正、配套使用。當在使用過程中出現異?,F(xiàn)象,應重新校正。
五、產品組成與工作原理:
1.預應力智能張拉設備用于橋梁預應力張拉的自動控制,采用觸摸屏或筆記本電腦和高性能邏輯控制器,通過比例閥控制2缸或4缸同步張拉。系統操作簡單,一鍵操作即可完成整個張拉過程,控制jing du高,可有效提高預應力施工時間、jing du、質量和安全。
2.智能張拉設備的組成部分和工作原理:系統由計算機或者工控機、PLC、模擬轉換模塊、傳感器、電源盒、油泵、油箱、壓力表、機箱外殼、千斤頂、高壓油管等部分組成。預應力張拉程序控制系統以張拉力為控制指標,伸長量誤差作為校對指標。系統通過傳感器感應測量采集每臺張拉設備(千斤頂)的工作壓力和鋼絞線的伸長量(含回縮量)等數據,并實時將數據傳輸給系統計算機進行運算判斷,將數據再回傳給PLC實現隨時調整油泵電機工作參數控制出油量多少來得到所需壓力值,從而實現高精度張拉力及加載速度的jing que控制。
