yb陶瓷泥漿柱塞泵
用途與說明
yb陶瓷泥漿柱塞泵
為立式雙缸瓷質柱塞泵。它分為定量和變量二種,是專為壓力輸送泥漿類工作介質而設計的。定量泵可用在噴霧干噪塔及其它壓力輸送埸合;變量泵可適應壓濾機脫水過程需流量壓力變化的要求。該泵具有運行平穩、工作可靠、噪音低、壓力高(0—25kgf/cm2范圍內可調整為任意值),壓力波動小,體積小,重量輕,安裝、維修、操作極其方便,使用壽命長,尤其是變量泵能自動調節流量,它在低壓范圍內流量變化小,電動機功率隨壓力增加,當壓力升至某調定值后流量隨壓力的增加而減少,電機功率隨之減少。該泵用在壓濾機上與膈膜泵相比,泥料質量高,壓濾時間短,電耗降低30%。
該泵有定量和變量共二十種規格可供用戶選擇,該泵在工作時泵料應不含對泵的金屬和橡膠件產生腐蝕作用的物質,并不應含有長纖維或棒類雜質,顆粒也應不大于2毫米。
防腐蝕變量泵是集抽漿、加壓、遠距離送漿于一體的特點較適合于壓濾機及各種過濾裝置配套使用,省去污水處理工藝中的許多麻煩。
污水處理包括:化工污水、冶煉污水、電鍍污水、印染污水、皮革污水、制藥污水、釀造污水、環境污水。
yb陶瓷泥漿柱塞泵特點
1、耐磨損:,柱塞是氧化鋁陶瓷燒制,經過精細磨制而成,硬度為HLC8.5以上,表面粗糙度0.4um。柱塞和輸送的物料無剪切運動. 適合輸送含沙子及有固體顆粒的物料。
2、自吸能力強:柱塞式抽真空方式,自吸能力4-8米(物料比重決定吸程變化)
3、可調恒壓自動變量:柱塞泥漿泵的工作壓力可調,在0-20公斤范圍內任意調整,調整好的壓力不會因為泵的輸出流量變化而改變,將維持設定壓力不變,即使把正在運行泵 的出口關死壓力也不會改變。(變化不 能超過泵的較大流量,流量可以為零)
4、高壓高效:普通型號較大壓力20公斤.在壓力≥5公斤流量相同時柱塞泥漿泵電機功率相比其他類型泵小1到2個型號。
5 、操作簡單:壓力調整只需擰緊或放松調壓閥即可,調整好壓力后鎖緊,以后無需再調。
6、使用成本低:泵的易損件為閥片和柱塞密封.更換周期陶瓷泥漿3-6個月一次, 市政污泥6-12個月.
7、使用壽命長:使用壽命至少15年。
8、定制生產:根據每個用戶的實際工況要求,靈活配置,定制較適合客戶生產需求的產品。
yb陶瓷泥漿柱塞泵
結構及原理

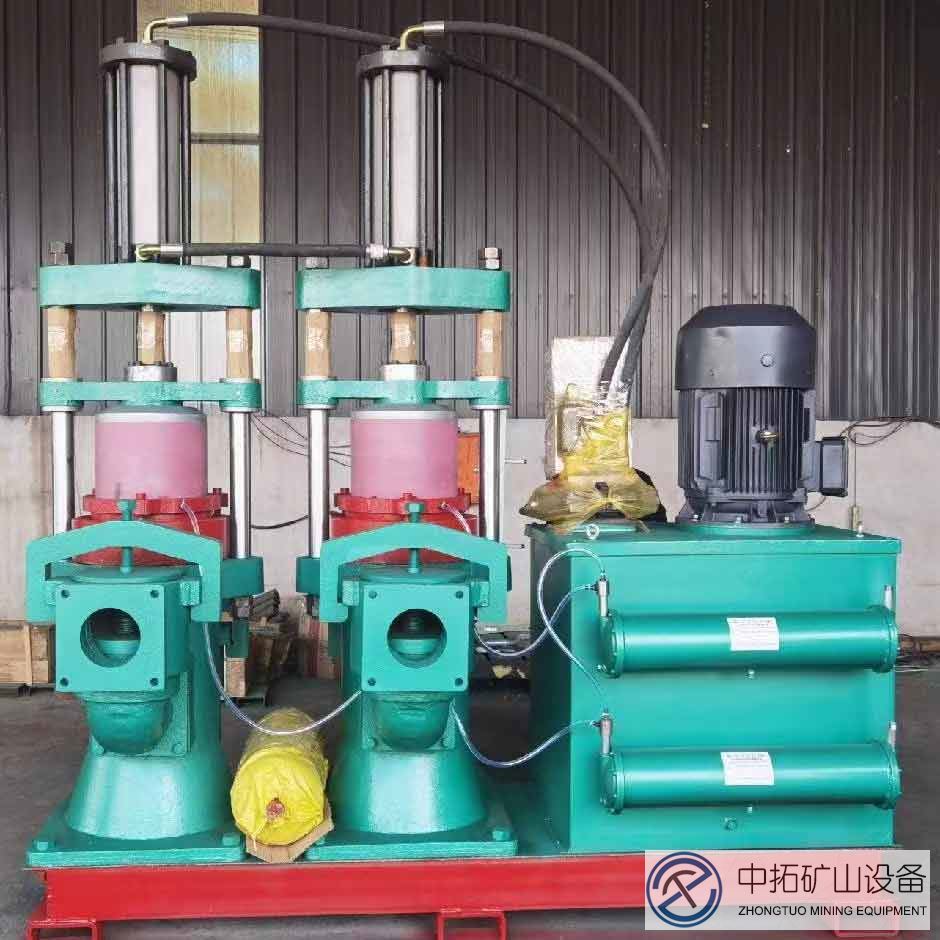

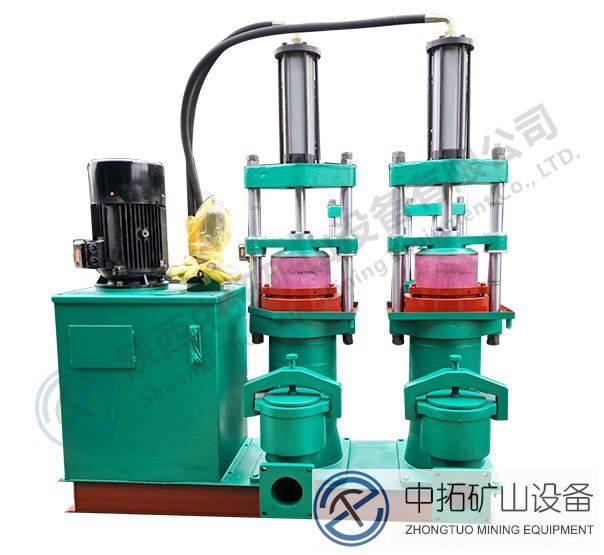

該泵采用液壓傳動,在總體結構上由電氣箱部分、油箱部分、動力油缸和陶瓷柱塞三部分組成(見附圖)。陶瓷柱塞泵部分由缸體、瓷質柱塞、密封填料、進出漿閥、空氣穩壓罐等部件組成。
動力油缸與柱塞泵通過導向桿、活塞桿及橫梁連成一體,作為主機部分液壓傳動系統中的換向架、單向行程閥(補油閥)及撞鐵附與主機上。
油箱部分由油箱、油泵、集成塊等零部件組成,電氣箱附與油箱上,液壓油在回路中設有冷卻器,用水冷卻油溫。
兩油缸串聯在油路中,依靠補油系統保證油缸活塞的動作準確穩定
安裝與維護
(1)將泵放在混凝土基礎上,校正水平,用地腳螺栓固定,以泵正常運行時不晃動為準。為方便更換液壓油和沖洗管路,基礎應高出地面10cm,四周設排水溝。參照安裝基礎圖。
(2)清理凈進出漿口法蘭端面,密封〝O〞型圈黃油粘與密封溝槽,緊固。注:進出方向(低進高出)。
(3)進出漿管法蘭口加裝減震節,合理布置進出漿管路,清洗水管路,冷卻水管路。2.使用注:使用時輸送介質中的固體顆粒不得大于2mm,壓力波動小于或等于0.2MPa。
(1)準備工作:
①檢查各部件緊固情況。
②檢查油箱油位,液位計2/3處為準。夏季用N46號優質抗磨液壓油,冬季用N32號優質抗磨液壓油。
③檢查壓力表量程,液壓站用0-25MPa耐震壓力表,穩壓罐用0-6MPa耐震壓力表。
④滑動部件加油嘴加潤滑油,每班加一次。
⑤檢查冷卻器及柱塞冷卻水連接管,冷卻水應是干凈自來水,調節柱塞冷卻水適量;冷卻器進出水口采用軟管連接,保證足夠水量降低油溫,以便清理排水。冬季排空冷卻器存水。
⑥檢查進出漿閥開關。
⑦確認加足液壓油后,檢查電機轉向是否與標記一致(一般順時針)。
用途/應用領域
中拓液壓陶瓷高效節能柱塞泵可用于化工、冶金、石油、印染、陶瓷、食品、制藥、建材、環保、煤炭、金屬及非金屬礦等行業。如:陶瓷、電磁、電子、磁材漿料;水煤漿、高嶺土、冶金保護材料等金屬、非金屬礦漿;印染、皮革、造紙、電鍍、打樁、制沙、鉆井、尾礦、煤泥等污泥;河道、湖泊淤泥及城市污泥;養殖糞便,沼氣沼渣;食品漿料,制藥、化工漿料;電池漿料等。
