數控彎拱機

彎拱機，是以帶鋼為原料、通過連續冷軋成型。生產復雜斷面型材（產品有：輕鋼龍骨、烤漆龍骨、卡式龍骨、各種建筑型材、鋼構、鋼襯門框型材、高速護攔等）并可根據客戶要求設計、制造不同規格的冷彎、烤漆機組設備。

具體參數：

總功率 12Kw
電壓 380V
液壓系統壓力 20Mpa
油缸推進速度 1-13mm/s
主驅動輪轉速 7r/min
小彎曲直徑 2M
重量 2380kg

外型尺寸 2.5m×1.5m×1.2m

維護方法和操作規程

1.在油箱沒有注入油前切勿啟動電機。使用前首先檢查油箱內的油是否加滿，如不足應加滿，以防油泵吸空。設備使用的液壓油必須經過嚴格的過濾方可注入油箱，油箱在裝油前必須清洗好，一般推薦使用46號或68號抗磨液壓油。
2.本設備是用油為介質，必須做好油及本設備的清潔維護工作，以免淤塞或漏油影響使用效果。油液必須保持干凈，第一次使用的時間不應超過兩個月，更換時，應同時清洗過濾網和油箱，注意過濾網可放在煤油中沖洗，不能用硬刷子刷洗，如油液未變質，在經過過濾后仍可使用。
3.經常檢查設備需潤滑處是否有堵塞現象。
4.每班工作結束后，請用點動收回油缸。
5.若長期不使用設備，則要在滑動處面上涂上防銹油。

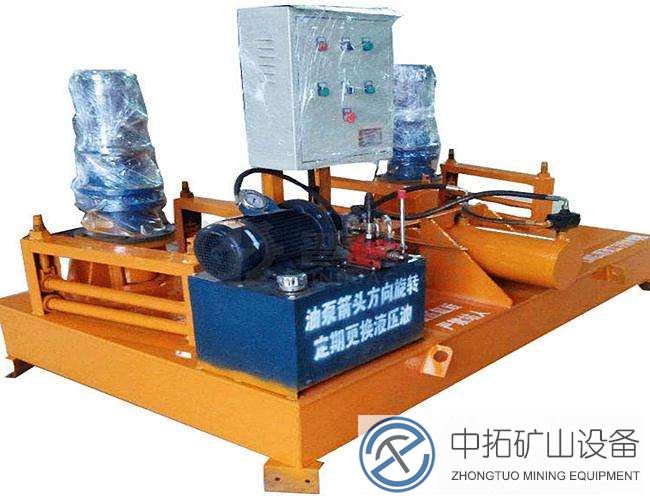

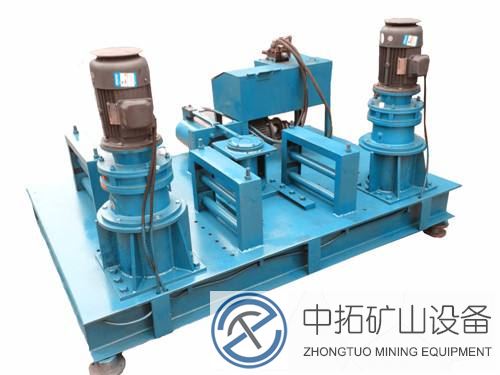

隧道支護工字鋼拱架加工工字鋼冷彎機。液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。冷彎機械廠冷彎機組成的部分有：冷彎機它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。冷彎機在工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。工字鋼冷彎機如何使用？冷彎機操作使用須知。工字鋼冷彎機設備主要由主機、液壓站、電控柜三大部分組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸或馬達內、高壓油推勸工作油缸或馬達內柱塞，產生推力和扭矩，通過模具部件彎曲型材。
河南省數控彎拱機多少錢我們德信智遠生成的冷彎機在隧道施工是公路，鐵路施工中常見的工程之一，在實際施工過程中，碰到的難題之一便是隧道初支用工字鋼拱架的彎制加工。其傳統的加工方法，是采用熱彎方法，即將工字鋼在焦炭爐中加熱，然后在預先作好的模型上用卷揚機拉彎。鋼材彎曲完畢停機。 定制工字鋼彎曲及需要主要廠家的選擇，而廠家的選擇如果有好的途徑是，如果沒有那么就需要自己選擇廠家，而選擇廠家我個人建議可以從網絡和實地考察兩方便結合，這樣非常輕松且有效； 數控液壓觸屏式彎拱機（工字鋼，h型鋼等）采用國內較新科技技術，由較先的工字鋼彎拱機增加數控裝置，使機器在施工中更快速方便精確，數控工字鋼彎拱機全液壓控制可分為：觸屏式、按鈕式、旋鈕式、液晶觸摸屏式等。

主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。WGJ300型液壓工字鋼冷彎機的液壓系統采用先進液壓元件，及其獨特的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，避免經常維修。無限進料，可進可退，油缸進度尺寸自動定位無需人工測量，彎曲尺寸自動讀數。項目 單位 參數冷彎機加工精度：

1、拱梁對接誤差范圍。

冷彎機從生產到出廠試機嚴格把關，使得每一臺冷彎機生產加工的拱梁對接誤差范圍在±0.76mm，這樣更有利于施工，更有利于梁體支撐強度。

2、鋼材弧度精度。

影響鋼材成品的好壞，主要因素為液壓油頂力度是否穩定，鋼板以及壓緊輪是否水平。我廠生產的冷彎機增加液壓回饋穩壓裝置，只需設定好頂輪位置即可。當油壓降低，如果沒有穩壓，頂輪會在鋼材產生的壓力作用下后退，從而造成弧度不一致。我廠冷彎機可以通過穩壓調節達到壓力恒定，彎曲的鋼材沒根都一樣。

3、鋼材無翹曲無褶皺

冷彎機構成：批發說明：主要考察鋼板底座、壓緊輪是能否保持在同一水平位置。我廠冷彎機出廠必須通過水平校驗，水平誤差不超過0.12。鋼板一律采用船舶鋼板Q042******度鋼，厚度18mm。真正的做到減重增強。液壓冷彎機的液壓系統采用先進液壓元件，及其獨特的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，避免經常維修。工字鋼冷彎機在工作的時候，將所需要的冷彎加工的型鋼由輔助系統的門式托架堆放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并且依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。 工字鋼冷彎機的構造十分簡單，但是它的作用很大，施工隊的工作離不開它，說明了它對施工隊的重要性，相對于人力來說，它的效率太高。新產品和新工具必定會提高效率，這樣科技帶動社會的進步，社會才發展的如此迅速。主驅動輪轉速： 7r/min把工字鋼放于冷彎機上，并與滾輪接觸鎖緊。2）在附近地區的工廠加工。但常常存在工廠太遠，運輸不便，加工費用高等問題，加大了成本。 設備設計制作和實驗驗證嚴厲遵循有關的標準和標準，并滿意標準書中所提出的需求。本公司供給的設備確?，F(xiàn)場實驗和調試能到達需求的功能和牢靠性。 件的運轉情況，并做好記錄，以便查證。然后做如下工作：液壓工字鋼彎拱機可用于，公路、鐵路隧道，涵洞，小型金礦，橋梁，礦產，通訊管道，天然氣管道，水電站等支護工程，工字鋼冷彎機的液壓加工是指膠印機橡皮滾筒和印版滾筒或者壓印滾筒間在壓力下相對滾動，是一種無切屑加工，在常溫下利用金屬的塑性來變形，使工件表面的微觀不平度輾平從而達到改變表層結構、機械特性、形狀和尺寸的目的。因此這種方法可以同時達到光整加工及強化兩種目的，是磨削所無法做到的。不管用何種加工方法來加工，在零件表面總是會留下微細的凸凹不平的刀痕，從而出現交錯起伏的峰谷現象。工字鋼冷彎機在生產中經常會出現產品縱向彎曲的現象，這樣不僅會影響工作效率，嚴重的還會對生產人員造成傷害。為此我們經過多次的實現研究總結出了幾條防止冷彎機變形的措施，首先是在設計的時候要有合理的分配變形量，尤其是在較后幾道的時候，變形量不能過大;其次是可以使用側輥和過彎輥對型材進行預彎，這樣可以有效地防止型材加工過程中出現任意擺動。如果在生產的過程中真的出現了變形，那么要根據實際情況來調整軋輥的分配。此外，工字鋼冷彎機在作業的場所地面要平坦清潔，現場不應有坑溝孔洞等，也不得有水漬油污。在冷彎機的周圍應該留有必要的空間和通道，其間距須符合相應較小安全距離的要求。當冷彎機機床側面與墻壁或者柱子之間無工作地的時候，間距為400-500mm;冷彎機有工作地時間距為1000-1200mm;機床之間無工作地時間距為800mm。當冷彎機某一邊有工作地并有行人定期通過時間距為1200mm，機床兩邊均有工作地時機床之間間距為1500mm，另外機床兩邊均有工作地并有行人通過時間距為1800mm。四川工字鋼冷彎機廠家重慶工字鋼冷彎機廠家目前市場上以鋼板厚度以及吹噓機器重量愚悅廣大用戶，用戶往往從直觀意識上認為這樣的機器就是好機器，用的材料多，夠份兒夠重量。其實不然，秦經理在這里提醒廣大用戶，不要忘了彎拱機較根本的用途，彎拱機是用來加工工字鋼、槽鋼、U型鋼、H鋼、角鋼、C型鋼等的機械。彎拱機鋼板厚度只要能夠承受所彎曲鋼材的全部重量就夠了，主要考察彎拱機鋼板的結構強度而不是厚度，如果采用單位結構強度偏低的鋼板，即使加厚也比不上，較薄的******度鋼板。彎拱機普通鋼板15mm足矣達到這種強度，如果商家對您說鋼板是加厚的，或者他的鋼板真的是加厚的，那么成本是不是在無形中增加，這些成本較終由誰來承擔您想過嗎？而且相應的給運輸以及機械移動帶來的難度就會增加。 2、啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼；2--------為了適應一些較差地質的施工工程區段，在隧道的施工過程中，設計上常常使用鋼拱架來支撐保護，為了適應使用鋼拱架的使用數量增大，要求，從而設計了冷彎機這種設備。它保證了連續作業的可能性，并且節省了許多的人力和物力。頂彎機是專門加工鋼拱架的設備，加工的鋼拱架可廣泛應用于鐵路、公路、水工地道的工程施工，還可以用作橋梁、大型廠房等工程上的運用。

(1)控制方面：數控彎拱機有PLC程序控制器控制，全液壓系統自動讀數器可手動控制也可數控控制。對于鋼材高度，主要是H型鋼比工字鋼高很多，以H鋼為準設計，23到25公分都行，無縫鋼管內徑十公分左右吧，選擇無縫管可以節約采購成本和降低機械加工的加工量，壓棒軸承，308到309自帶油封的都行，八條壓棒共十六個軸承，主驅動軸軸承，選22313的很好，每個軸承半徑方向受力可以達到30多噸吧，共四個，在這里特別指出：從動輪軸承及主動輪軸承油封根據軸承座及軸來選擇適當?shù)挠头猓鬏S承下面兩個也就是靠底座兩個常被鐵粉埋沒，鐵粉很容易跑到軸承里面去造成損害，必須好好把油封裝好。

（2）液壓冷彎機制造的型鋼成型精度準確，曲率半徑可任意方便的調整；利用冷彎機制作拱形支架具有以下優點：大大減少了工人的勞動強度，操作安全。使用前必須加油（減速器加30#機油，油箱加46#液壓油），以后定期更換新油。隧道拱架是指在隧道工程如公路隧道工程，鐵路隧道工程，隱蔽工程，礦山，煤礦，鐵礦等的巷道，水電站引水洞等工程的施工中用于支護洞體或掩體所用的鋼支架，一般是型鋼或者鋼筋按照一定的弧度和長度制作，制作成一個個單元件，然后在施工現場安裝，之后再進行錨桿安裝，連接鋼筋焊接，鋼筋網片焊接，較后進行噴射混凝土錨噴結束隧道施工中的初期支護。拱架在隧道施工中的作用就是支護洞體，它與錨桿，鋼筋網片，連接鋼筋，混凝土等組成一個剛體不讓其垮塌。在施工后不能取下來重復使用，是永久支護在隧道里面的。外 型 尺 寸：（長×寬×高）2.5m×1.8m×1.2m試機：

在眾多隧道施工設備中，彎拱機占著很大的比重，隧道施工中缺少了彎拱機設備，那工作將很難展開。彎拱機將型鋼折彎成一個弧形，并連接起來用于隧道的支護，將整個隧道的上方支撐起來，保證了隧道的能夠安全使用。施工隧道的型鋼支護框架，在施工完成后擔負起整個隧道上方的巖石土層重量，其承受的力量可想而知。彎拱機設備在折彎型鋼時，不會對型鋼造成傷害，對型鋼加工時所受到的傷害，將不再擔心！
