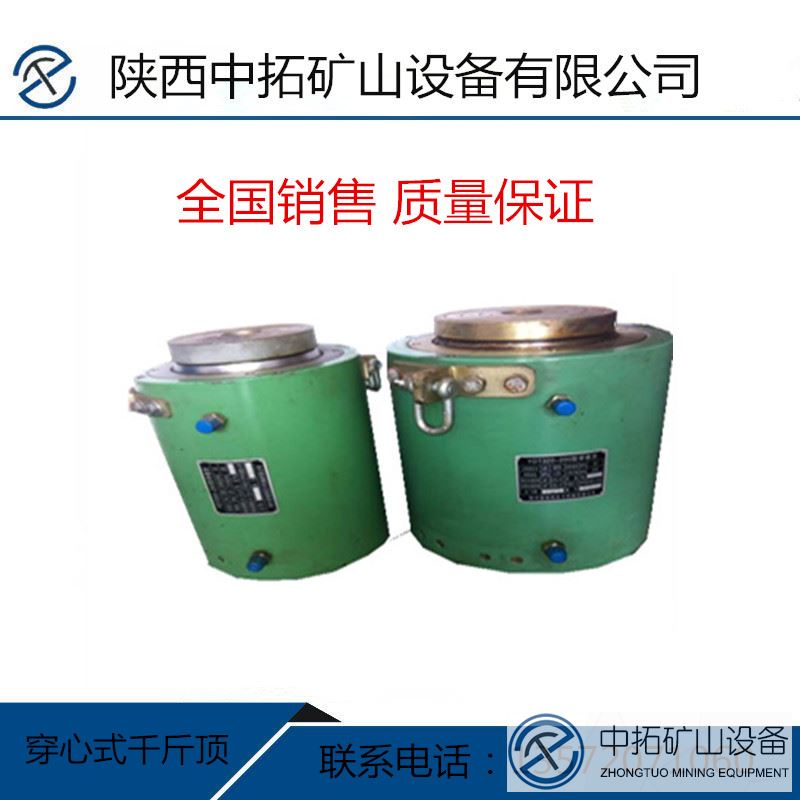

穿心式千斤頂

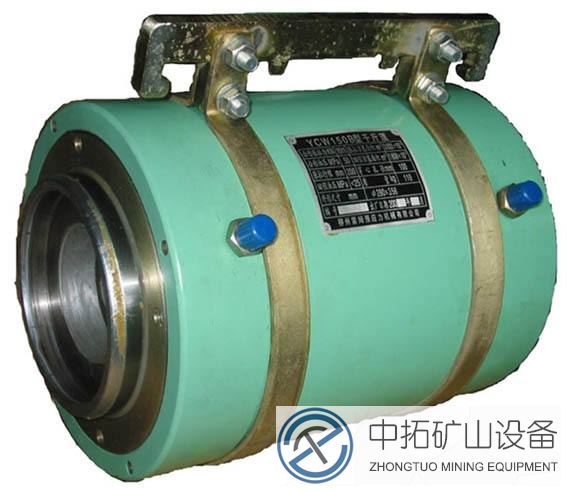

YCW系列輕型千斤頂是一種通用型預應力用穿心式千斤頂，使用于各種鋼絞線錨具的張拉作業。廣泛應用于后張法的大型建筑物、結構物、預應力混凝土橋梁、巖石錨固、水工結構、地基錨固等重大工程。本千斤頂主要零件采用高強度鋼材制成，具有結構緊湊、重量輕、體積小的特點，軸向長度短、鋼絞線預留張拉長度短，可節約鋼
一、參數
|
型號 |
公稱張拉力(KN) |
公稱油壓(MPa) |
張拉活塞面積(㎡) |
回程活塞面積(㎡) |
回程油壓(MPa) |
穿心孔徑 |
張拉行程 |
主機質量 |
主機外形尺寸 |
定位螺母止口尺寸 |
活塞止口尺寸 |
活塞直徑尺寸 |
兩瑞螺牙 |
|
YCW60B-200 |
600 |
52 |
1.155×10-2 |
0.589×10-2 |
≤25 |
φ60 |
200 |
45 |
φ177×322 |
φ102 |
φ90 |
|
|
|
YCW80B-200 |
800 |
53 |
1.508×10-2 |
0.683×10-2 |
≤25 |
φ65 |
200 |
58 |
φ199×340 |
φ110 |
φ95 |
|
|
|
YCW100G-200B |
974 |
51 |
1.91×10-2 |
0.787×10-2 |
≤25 |
φ78 |
200 |
65 |
φ216×353 |
φ150 |
φ130 |
|
|
|
YCW150G-200B |
1511 |
50 |
3.024×10-2 |
1.610×10-2 |
≤25 |
φ102 |
200 |
117 |
φ280×366 |
φ170 |
φ156 |
φ230 |
M240×3 |
|
YCW200G-200B |
1960 |
52 |
3.770×10-2 |
2.17×10-2 |
≤25 |
φ120 |
200 |
145 |
φ310×370 |
φ196 |
φ176 |
φ260 |
|
|
YCW250G-200B |
2479 |
54 |
4.595×10-2 |
2.804×10-2 |
≤25 |
φ140 |
200 |
175 |
φ350×370 |
φ210 |
φ186 |
φ290 |
M300×3 |
|
YCW300G-200B |
3000 |
52 |
5.773×10-2 |
3.134×10-2 |
≤25 |
φ146 |
200 |
217 |
φ385×370 |
φ250 |
φ196 |
|
|
|
YCW350G-200B |
3497 |
54 |
6.480×10-2 |
3.464×10-2 |
≤25 |
φ175 |
200 |
258 |
φ410×390 |
φ252 |
φ252 |
|
|
|
YCW400G-200B |
3957 |
52 |
7.611×10-2 |
4.595×10-2 |
≤25 |
φ175 |
200 |
315 |
φ440×390 |
φ252 |
φ252 |
|
|
|
YCW460G-200B |
4642 |
51 |
9.102×10-2 |
5.498×10-2 |
≤25 |
φ180 |
200 |
380 |
φ470×400 |
φ280 |
φ272 |
|
|
|
YCW500G-200B |
4924 |
49 |
10.05×10-2 |
4.775×10-2 |
≤25 |
φ196 |
200 |
405 |
φ490×423 |
φ302 |
φ302 |
|
|
|
YCW600G-200B |
6050 |
50 |
11.210×10-2 |
6.825×10-2 |
≤25 |
φ196 |
200 |
590 |
φ530×443 |
φ302 |
φ302 |
|
|
|
YCW650G-200B |
6500 |
46 |
14.33×10-2 |
6.291×10-2 |
≤25 |
φ215 |
200 |
617 |
φ575×465 |
φ302 |
φ362 |
|
|
二、 使用方法
1、準備工作：首先應了解工程設計中對預應力束的張拉要求，例如每束鋼絞線的根數，標準強度，橫截面積數值，控制應力δk，要求的張拉伸長值，錨具的回縮值等，然后根據“油壓值—輸出力”標定值確定δk 時的時時時節時的油壓值。
2、千斤頂和錨具的安裝：（見圖2：安裝方法及液壓系統圖）
（1）將鋼絞線穿入結構物的預留廊道，在張拉端要求鋼絲束的外露長度比千斤頂?shù)墓ぷ鏖L度長出200—250mm.鋼絞線必須用簿片砂輪機切后不得散頭，也不得出現“毛頭”，以免穿孔困難。
（2）把工作錨板的鋼絲束端部套上，并推至錨墊板處，對準止口固定。
（3）安裝工作錨夾片：安裝夾片之前先用鋼圈把每付夾片箍在一起，然后沿鋼絞線將其推入錨板的錐孔中，用手推至不動即可。
（4）安裝限位板：限位板根據工作錨板設計，與錨板的孔相對應配合。
（5）安裝千斤頂：先將鋼絞線束端部用鐵絲銷加捆扎，即可將千斤頂?shù)跗饋泶┨自阡撌?，并將千斤頂前端蓋支承口套在限位板的外面。這時千斤頂即可同軸對中。
（6）將工具錨安裝在活塞端部的支承止口上。
3、張拉
（1）安裝如圖2所示，將B路截止閥（回油閥）打開，A路截止閥關閉，啟動油泵，向張拉缸供油進行張拉。同時調節節流閥，以控制油壓高低和張拉速度。
（2）在活塞外伸時，工具錨中的夾片可自行夾緊鋼絞線。工作錨中的夾片此時受限位板的限制，只可被帶出到限位尺寸即自行停止。
（3）當張拉達到工藝技術要求時，應將節流閥回旋，即停止向A路供油，然后輕回截止閥（回油閥），A路壓力降至零點。由于鋼絞線的回縮，活塞將被拉回若干毫米，這時工作錨的夾片被帶入錨板內而自行夾緊。
（4）B路關閉截止閥，節流閥控制升壓，活塞回程，留10—20毫米稍回節流閥，使活塞到位時壓力不大于25MPa，然后打開截止閥，B路壓力降到零點，關閉電源停機。
三、技術性能
YCW（B）系列輕型千斤頂有60、100、150、200、250、300、350、400、500、650（×10KN）等多種規格，標準型千斤頂行程均為200mm。其技術性能見表1。在張拉不同類型、不同規格的錨固體系可選擇不同規格的附件。
